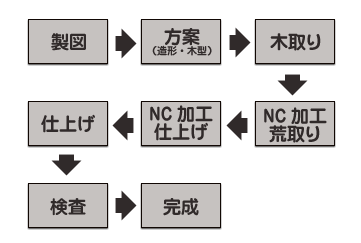

各項目をクリックしてください
(詳細な説明があります)
 |
製図 ＣＡＤで製品の設計をします。 本来は3Ｄデータ・図面データ等が送られてきます。 |
| ▲戻る | |
 |
方案 3ＤデータをＣＡＤ（コンピュータ）で加工しやすいように データを修正する作業やＣＡＭをかけて ＮＣ工作機に使うデータに変換したりします。 |
| ▲戻る | |
 |
木取り ブロックや板になっている材料（写真はワーカブル樹脂）を あらかじめ製品より少し大きめに切って 素材とします。 |
| ▲戻る | |
 |
NC加工（荒取り） 先ずはじめに大まかに形を削っていきます。 （下加工です） |
| ▲戻る | |
 |
ＮＣ加工（加工の様子） 加工途中に製品の加工状態を確認します。 |
| ▲戻る | |
 |
ＮＣ加工（仕上げ） NC加工で荒取りから仕上げまで 刃物や加工ピッチを 変え作業します。 |
| ▲戻る | |
 |
仕上げ NC加工が終わったものはバリなどが有り ペーパーやすりなどで削り落とします。 |
| ▲戻る | |
 |
検査 完成した製品をレイアウト（3次元測定機）で 寸法を調べます。 |
| ▲戻る | |
 |
完成 完成した当組合のマークです。 |
